  电烙铁是电子制作和电器维修的必备工具，主要用途是焊接元件及导线，按机械结构可分为内热式电烙铁和外热式电烙铁，按功能可分为无吸锡电烙铁和吸锡式电烙铁，根据用途不同又分为大功率电烙铁和小功率电烙铁。

电工常用工具电烙铁的使用,武汉文昌电工培训

电烙铁结构介绍

电烙铁分为外热式和内热式两种：

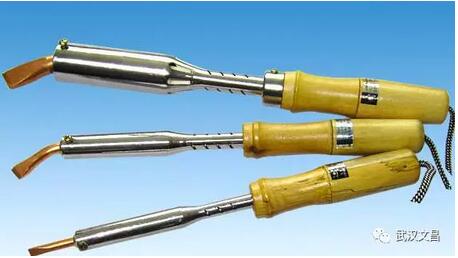

  外热式电烙铁由烙铁头、烙铁芯、外壳、木柄、电源引线、插头等部分组成。由于烙铁头安装在烙铁芯里面，故称为外热式电烙铁。烙铁芯是电烙铁的关键部件，它是将电热丝平行地绕制在一根空心瓷管上构成，中间的云母片绝缘，并引出两根导线与220V交流电源连接。外热式电烙铁的规格很多，常用的有25W、45W、75W、100W等，功率越大烙铁头的温度也就越高。

电工常用工具电烙铁的使用,武汉文昌电工培训

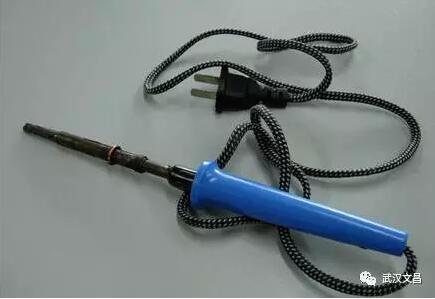

  内热式电烙铁由手柄、连接杆、弹簧夹、烙铁芯、烙铁头组成。由于烙铁芯安装在烙铁头里面，因而发热快，热利用率高，因此，称为内热式电烙铁。内热式电烙铁的常用规格为20W、50W几种。由于它的热效率高，20W内热式电烙铁就相当于40W左右的外热式电烙铁。内热式电烙铁的后端是空心的，用于套接在连接杆上，并且用弹簧夹固定，当需要更换烙铁头时，必须先将弹簧夹退出，同时用钳子夹住烙铁头的前端，慢慢地拔出，切记不能用力过猛，以免损坏连接杆。

电工常用工具电烙铁的使用,武汉文昌电工培训

电烙铁使用方法

1、选用合适的焊锡，应选用焊接电子元件用的低熔点焊锡丝。

2、助焊剂，用25%的松香溶解在75%的酒精（重量比）中作为助焊剂。

3、电烙铁使用前要上锡，具体方法是：将电烙铁烧热，待刚刚能熔化焊锡时，涂上助焊剂，再用焊锡均匀地涂在烙铁头上，使烙铁头均匀的吃上一层锡。

4、焊接方法，把焊盘和元件的引脚用细砂纸打磨干净，涂上助焊剂。用烙铁头沾取适量焊锡，接触焊点，待焊点上的焊锡全部熔化并浸没元件引线头后，电烙铁头沿着元器件的引脚轻轻往上一提离开焊点。

电工常用工具电烙铁的使用,武汉文昌电工培训

5、焊接时间不宜过长，否则容易烫坏元件，必要时可用镊子夹住管脚帮助散热。

6、焊点应呈正弦波峰形状，表面应光亮圆滑，无锡刺，锡量适中。

7、焊接完成后，要用酒精把线路板上残余的助焊剂清洗干净，以防炭化后的助焊剂影响电路正常工作。

8、集成电路应最后焊接，电烙铁要可靠接地，或断电后利用余热焊接。或者使用集成电路专用插座，焊好插座后再把集成电路插上去。

9、电烙铁应放在烙铁架上
