【文昌电工课堂】小型UPS的原理与维护

一、ＵＰＳ原理简介

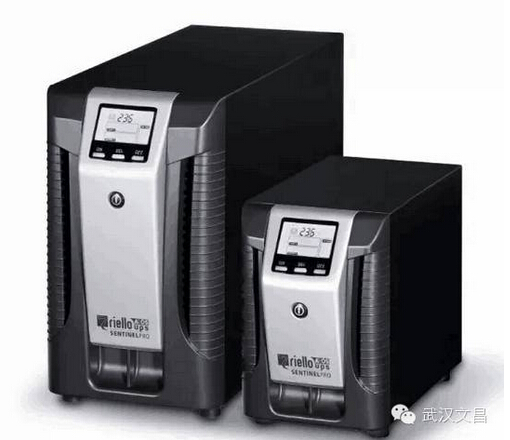

ＵＰＳ（即不间断电源系统），根据其供电方式，可分为在线式和后备式两种。在线式ＵＰＳ控制线路比后备式复杂，且价格较贵，常用于比较重要的地方。这里主要讲小型后备式ＵＰＳ电源。ＰＣ机常用的一般是小型的５００Ｗ～１０００ＷＵＰＳ。当市电中断后，由ＵＰＳ供电５～Ｉ０分钟，并发出报警声，以提示用户快速处理好工作，在存盘后正常退出，以使信息不受破坏。其工作原理是这样的：当市电正常时，通过ＵＰＳ内部的整流、稳压、滤波，直接输出２２０Ｖ电压，并对机内的蓄电池组浮充电，电池及逆变等器件都处于后备状态；当市电中断时，蓄电池组由充电状态变为放电状态，各部件处于逆变状态，经逆变器和升压器处理输出２２０Ｖ电压供计算机使用。

二、注意事项及正常维护要点

在正常使用情况下，ＵＰＳ由市电供电，逆变器不工作，其它逻辑控制部件虽然处于上电状态，但都是低电压、低功耗。在市电中断时，逆变大功率开关管工作时间比较短，所以出现故障的概率也是比较低的。ＵＰＳ出现故障，大多数是由于用户使用不当所造成。

在使用ＵＰＳ过程中应注意以下问题：

１．使用时，电池一定要充足电，且蓄电池接线应接触良好。电压过低或不接电池时不要开启ＵＰＳ，否则有可能发生危险。

２．每次开机前，一定要关闭ＵＰＳ所带的全部负载。一定要在市电正常的情况下开ＵＰＳ，待ＵＰＳ正常供出电压后，再让负载用电。

３．在无市电的情况下不要开启ＵＰＳ。当市电断电后，要尽快把工作处理好先关闭机器，再关ＵＰＳ。ＵＰＳ关闭后，一定要等１０秒以上再开启ＵＰＳ，以防损坏ＵＰＳ。

４．若ＵＰＳ长期在市电情况下工作，建议每三个月左右拔掉交流电源，使逆变器工作，让蓄电池组放电，直至其报警信号变短时，再接通外部电源。这样不但能检查蓄电池及逆变器工作是否正常，而且还可以延长蓄电池的使用寿命。

５．ＵＰＳ的实际负载要以其功率的７０％为准，如实际功率为７００Ｗ，应选择功率为１０００Ｗ的ＵＰＳ。注意负载不能是可控硅整流电路和较大的电感电路，否则会发生危险。  

６．在电池充电时间足够的情况下，逆变器负载在７０％左右时，若ＵＰＳ工作２～３个月后报警信号变得短且急促，则说明蓄电池寿命到了极限，必须更换电池。否则，不但影响工作，还可能造成其它不良后果。新电池要经过充电，才可正常使用。

７．在ＵＰＳ工作时，一定要有人看守。遇到市电中断时ＵＰＳ报警要及时关掉ＵＰＳ，否则蓄电池会因放电过量而缩短寿命，或者烧坏逆变管。

注意到以上几点，ＵＰＳ一般不会出现问题，且蓄电池使用寿命可达３～５年。
