【文昌电工课堂】电动机顺序控制的接线方法

    电动机（Motor）是把电能转换成机械能的一种设备。它是利用通电线圈（也就是定子绕组）产生旋转磁场并作用于转子（如鼠笼式闭合铝框）形成磁电动力旋转扭矩。电动机按使用电源不同分为直流电动机和交流电动机，电力系统中的电动机大部分是交流电机，可以是同步电机或者是异步电机（电机定子磁场转速与转子旋转转速不保持同步速）。电动机主要由定子与转子组成，通电导线在磁场中受力运动的方向跟电流方向和磁感线（磁场方向）方向有关。电动机工作原理是磁场对电流受力的作用，使电动机转动。今天文昌电工培训跟大家谈谈电动机顺序控制的接线方法。

    电动机顺序控制的接线方法：要求接触器KM1动作后接触器KM2才能动作，故将接触器KM1的常开触头串接于接触器KM2的线圈电路中。

  两台电动机顺序起动控制线路图

控制线路工作过程：设电路要求M1启动50秒后，M2启动。

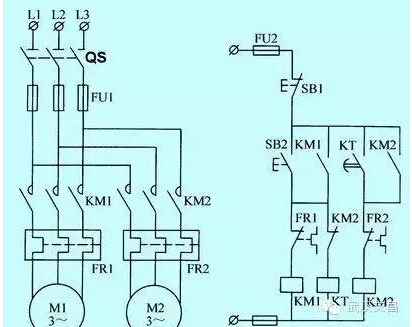

  时间继电器控制的顺序起动电路

    按启动按钮SB2，KM1线圈得电并自锁，KM1主触点闭合，电动机M1接通电源开始转动，同时KT线圈得电。时间继电器开始定时，定时50秒到，时间继电器延时闭合常开触点KT闭合，接触器KM2线圈得电并自锁，KM2主触点闭合，电动机M2接通电源开始转动。同时KM2常闭触点断开，切断KT线圈的电源。
